公寓公租房智能门锁管理系统使用方法
发布日期:2021-02-28 19:26:55 阅读次数:2614 字体大小:

凡单公寓智能锁说明书
凡单&FD-F1


版本:V3.03
时间:2020-02-23






目录
修订版本
1. 产品简介    3
1.1          概述... 3
1.2          产品特性... 3
1.2.1       门锁板特性    3
1.2.2       凡单系统    4
2. 凡单APP功能与操作    5
2.1          初始状态... 5
2.2          下载并注册凡单APP. 5
2.3          房源添加... 6
2.4          添加门锁... 6
2.5          开锁功能... 7
2.6          离线密码... 7
2.6.1       离线密码添加    7
2.6.2       离线密码删除    8
2.7          看房密码... 8
2.8          查询门锁操作记录... 9
2.9          租客管理... 9
2.9.1       租客新增    9
2.9.2       租客冻结与激活    10
2.10        租客钥匙(APP/指纹/密码/卡片/微信小程序)授权... 11
2.10.1     临时密码授权管理    11
2.10.2     临时指纹授权管理    11
2.10.3     临时卡片授权管理    12
2.10.4     微信小程序授权管理    12
2.10.5     租客APP  14
2.11        凡单Web端... 15
3. 声光提示表    17
4. 联系我们




1. 产品简介

1.1概述

LDF1-FD是一款针对于家用/公寓/酒店/民宿/公租房等共享住宿行业的门锁主板,支持蓝牙为标配功能,指纹密码卡及网关、NB-IoT选配功能。结合凡单公寓智能门锁管理系统实现交钥匙级别的公寓锁系统解决方案。

1.2产品特性

1.2.1门锁板特性

如表 1.1所示,为LDF1-FD的功能特性介绍。
表 1.1LDF1-FD门锁板特性

功能 参数
钥匙类型
指纹 + 密码 + 卡片 + APP(蓝牙标配,其他按需选配)
钥匙数量 889枚
(卡片 /指纹/
密码(包括下发密码和离线密码)
共享钥匙总数)
功耗 < 85uA(4节电池8~12个月)
工作温湿度要求 温度:-10~65℃
湿度:20%~93%
电压范围 4.5-6.5V(按4节串联)
电机驱动能力 <250mA驱动能力强
模块化设计 指密卡功能按需选配
可选配433/NB-IoT/蓝牙网关等物联模组
加密方式 AES128+MD5+DES等多重加密方式
每次通讯秘钥均由门锁随机分配,防重放攻击及中间人攻击
自检功能 R 上电自检       R 运行自检      R 看门狗
时效管理 R 按用户所有钥匙/单个钥匙冻结、使能及删除
R 时效密码卡下发,时效指纹添加
R 离线时效密码
R 半小时一次性密码
R 时效微信小程序功能
 同步功能 R 同步钥匙列表   R 同步操作记录
状态检测 R 斜舌           R 反锁          R 电量
告警功能 R 低电量报警     R 试开告警      R 撬锁告警
安全功能 R 防窥视密码     R 防重放攻击    R 门锁分配随机秘钥
品牌展现 R 出厂刷项ID目卡,展示厂家信息   R 开放厂家广告功能
软件配套 R 凡单智能         R 凡单      R 凡单智控小程序
开放平台 R 凡单联开放平台



1.2.2凡单系统

  • 支持凡单APP和凡单Web端管理房源和门锁;
  • 支持凡单智能APP应用在家用锁产品上;
  • 支持房源管理,员工管理,图文消息推送,数据统计分析,操作记录,一键催收房费,设备管理等各个功能模块;
  • 凡单单账号已支持10W+的房源管理;
  • 支持蓝牙、NB-IoT及网关等多种联网方式。

2. 凡单APP功能与操作

2.1初始状态


初始化状态下,工程安装可通过按“123456#”开门。

在初始状态下,点亮屏幕会自动进入待添加状态,数字5LED闪烁,添加凡单APP。

2.2下载并注册凡单APP

通过扫描如图2.1所示的凡单APP下载码,既可以下载凡单APP。

图2.1 凡单APP下载二维码
安装完成后,即可得到LOGO如所示的凡单APP,安装完成后【注册账号】。

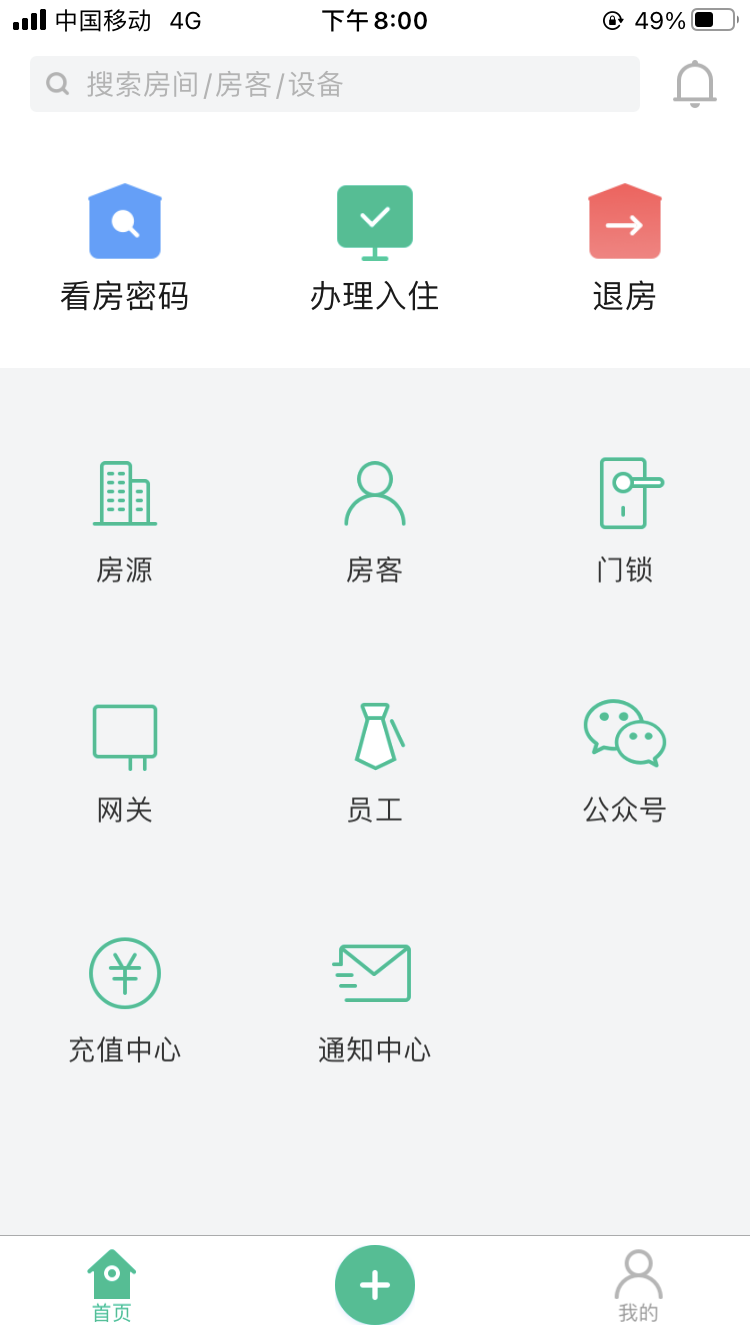

在登录账号后,即可看到凡单公寓的主界面,如图 2.1所示。
在【首页】中,主要的功能如下。

  • 全局搜索
  • 消息中心
  • 功能面板(房源、租客、设备、统计)
  • 房源统计
  • 门锁统计
底部导航栏(首页、房源、快捷操作、租客、我的)。
在添加门锁的【前提条件】是需要创建房源。


                    图 2.1凡单主界面

2.3房源添加

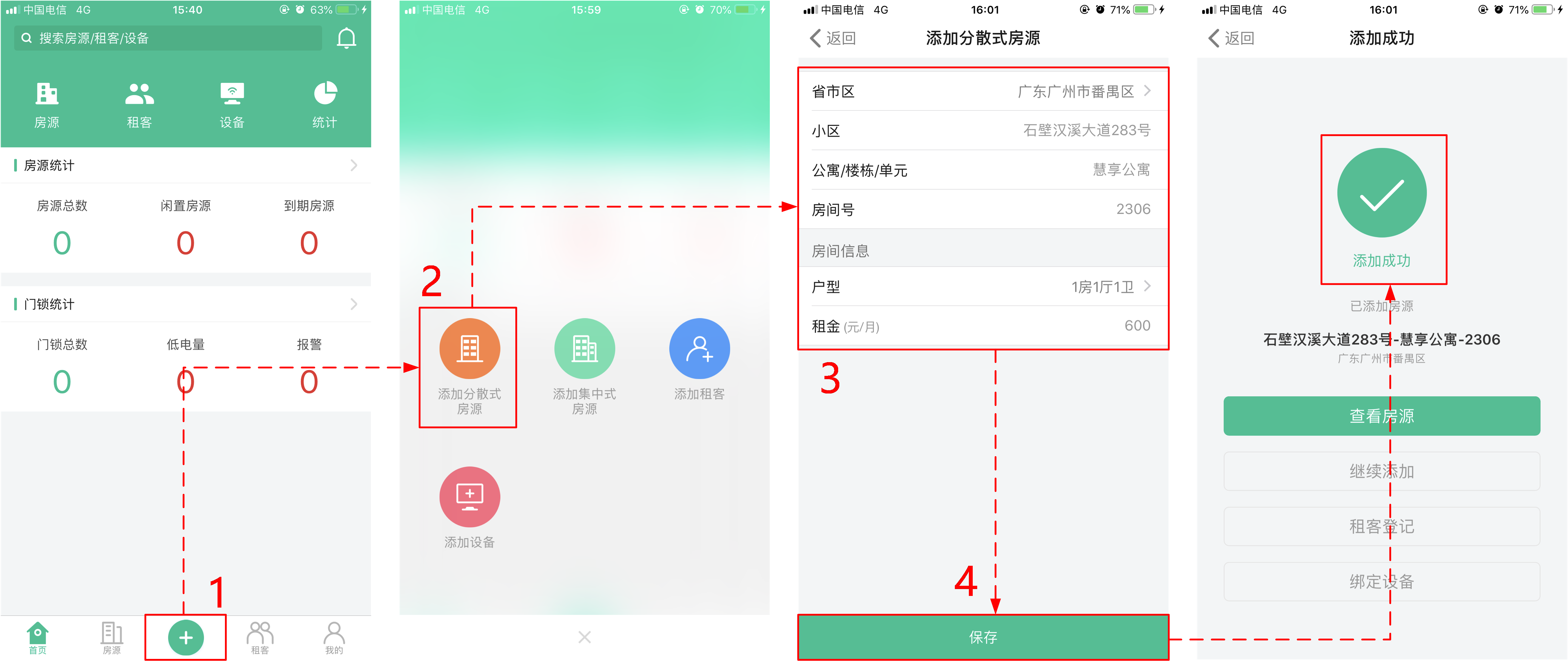

如图 2.2所示,点击底部导航栏的【+】号打开【快捷操作】,点击【添加集中式房源】,进入添加集中式房源页面,完成添加操作:
  1. 点击底部导航栏的【+】号打开【快捷操作】;
  2. 点击【添加分散式房源】,进入添加分散式房源页面;
  3. 填写省市区、小区、公寓/楼栋/单元、房间号等信息;
  4. 点击【保存】完成添加。

                                                                                  图 2.2添加房源

2.4添加门锁

当有房源信息后,既可以开始添加门锁了。如图 2.3所示,操作的步骤如下。
  1. 点击【绑定门锁】;
  2. 选择【蓝牙锁】;
  3. 初始化门锁,选择【下一步】;
  4. 等待添加成功,点击【完成】后,完成门锁的添加与关联。

图 2.3添加门锁流程

2.5开锁功能

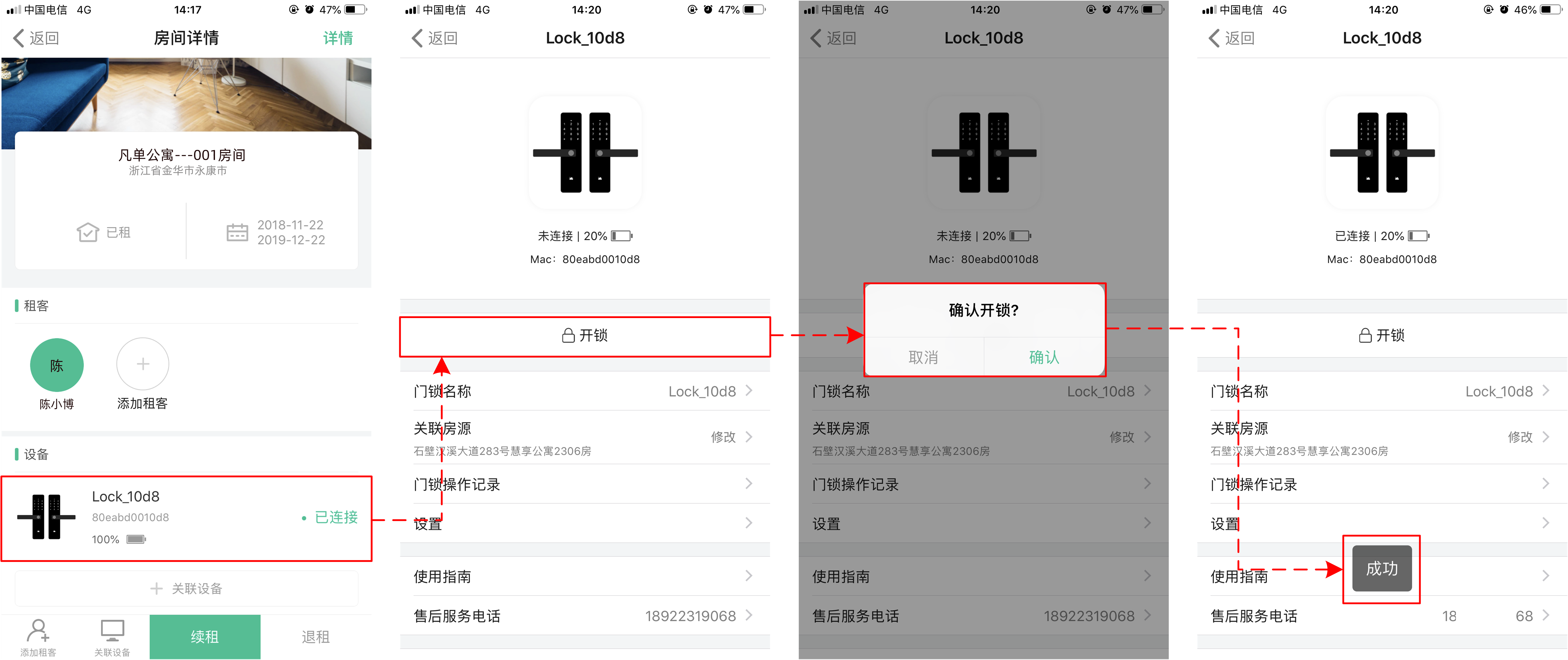

租客运营方面临需要打开门锁的时候,如图 2.4所示可以通过有开锁权限的凡单APP选择对应的房间后打开门锁。

                                                                              图 2.4凡单开锁流程

2.6离线密码

离线密码用于在蓝牙锁没有连接网络且没有靠近门锁的情况下使用,即可以快速的远程添加入住密码。

2.6.1离线密码添加

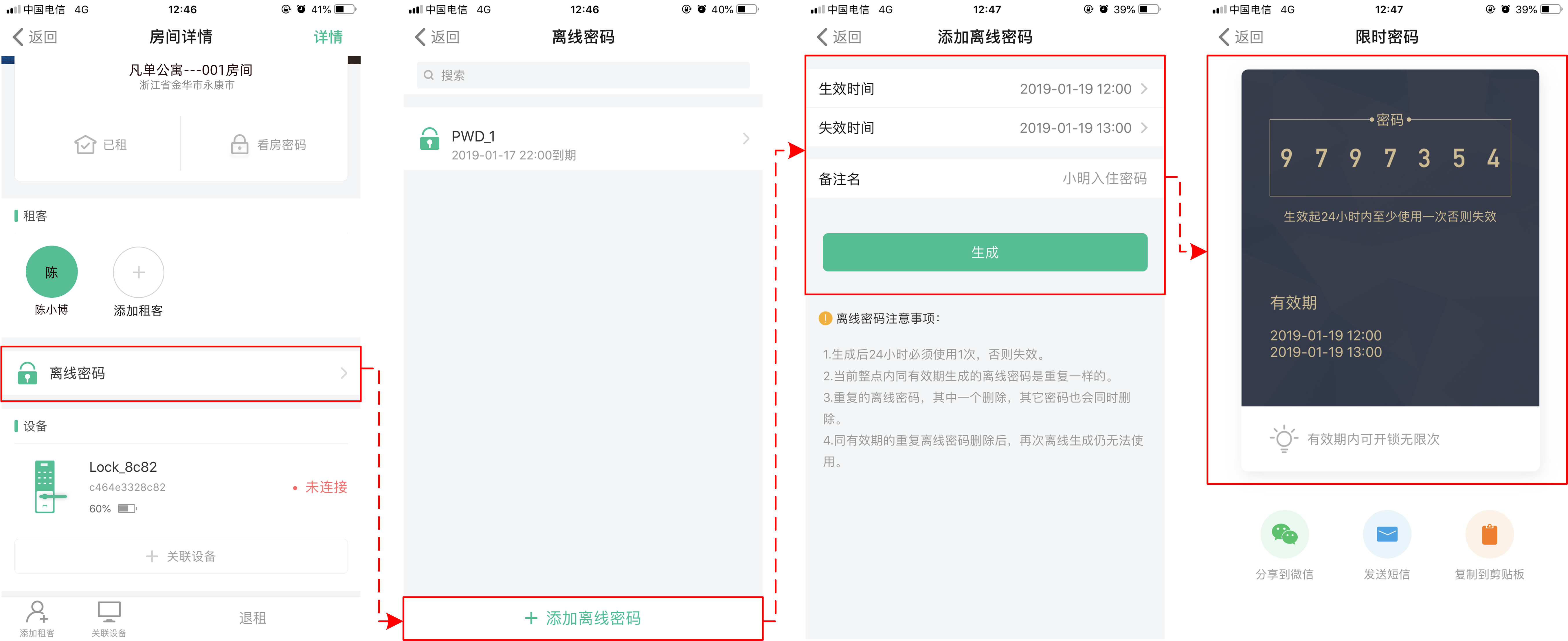

如图 2.5所示,为添加离线密码的流程。离线密码为7~10位的长度。其中,添加注意以下原则。
  1. 密码生成后,必须在生效时间往后推的24小时内使用一次,否则失效;
  2. 相同有效时间授权的离线密码是一样的。

                                                                               图 2.5离线密码添加

2.6.2离线密码删除

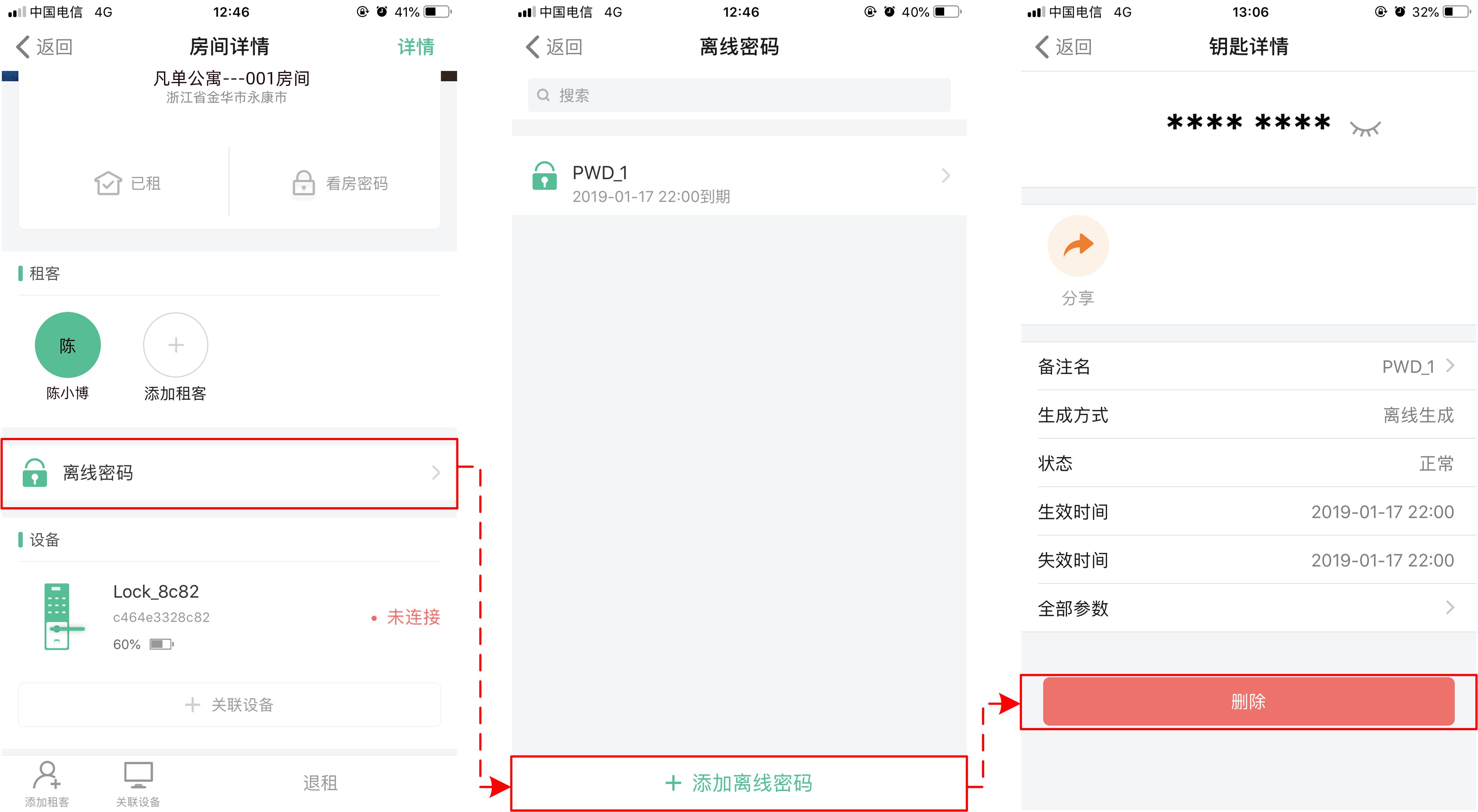

如图 2.6所示,为删除离线密码的流程(不带网关或网关的LDF1-FD,删除需要靠近蓝牙锁),离线密码的删除遵循以下规则。
  1. 删除离线密码,若通过蓝牙添加的方式添加了相同的密码,也会被门锁删除;
  2. 删除过的离线密码,无法再次生成相同周期的密码(如果需要再次使用改密码,请直接用蓝牙添加的方式添加)。

                                                                               图 2.6离线密码删除

2.7看房密码

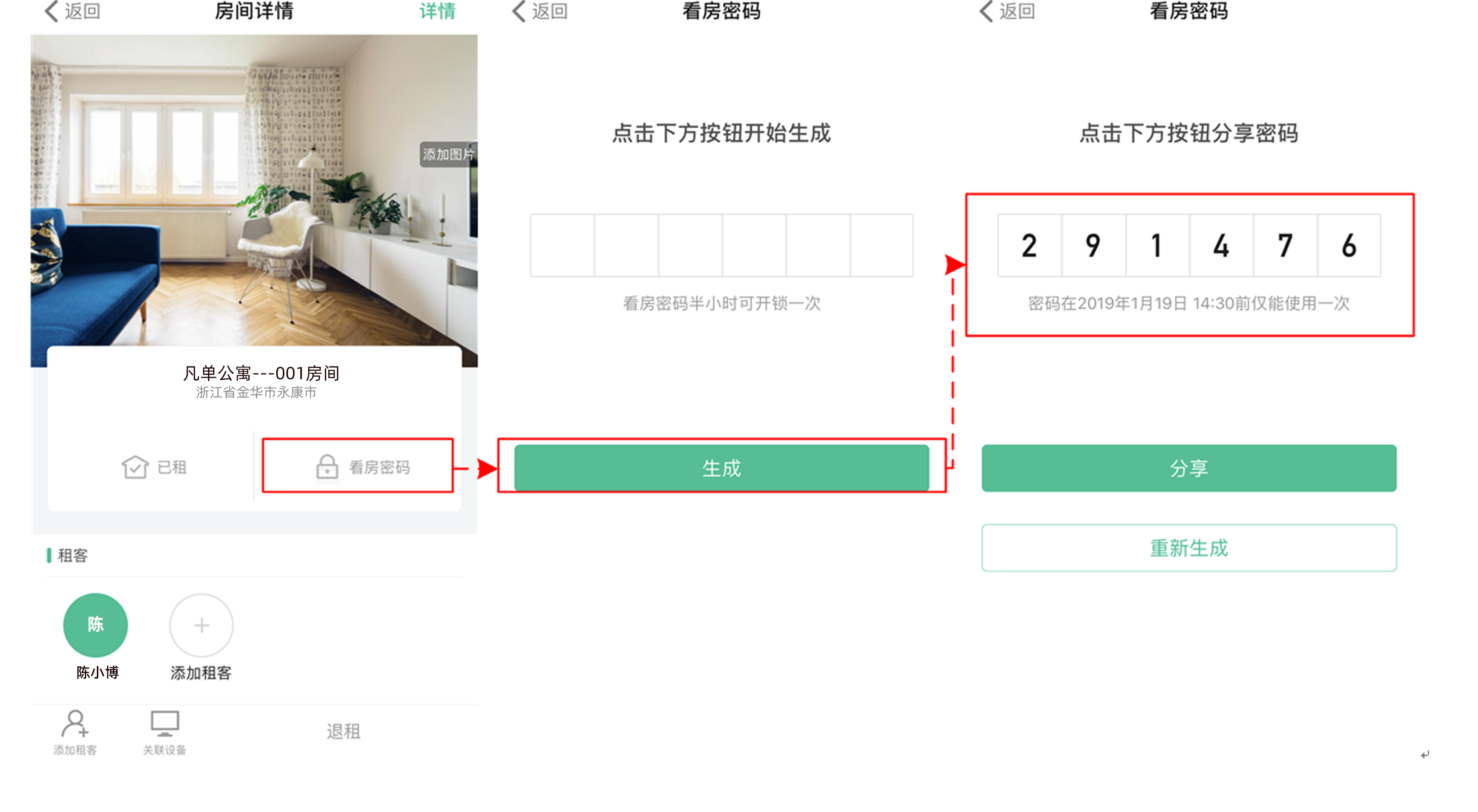

看房密码为一次性密码,用于远程发送看房,密码有效期为半个小时,每半个小时可以生成256个一次性密码,使用即失效,密码长度为6位,如图2.7所示为看房密码生成的操作流程。

图2.7一次性看房密码

2.8查询门锁操作记录

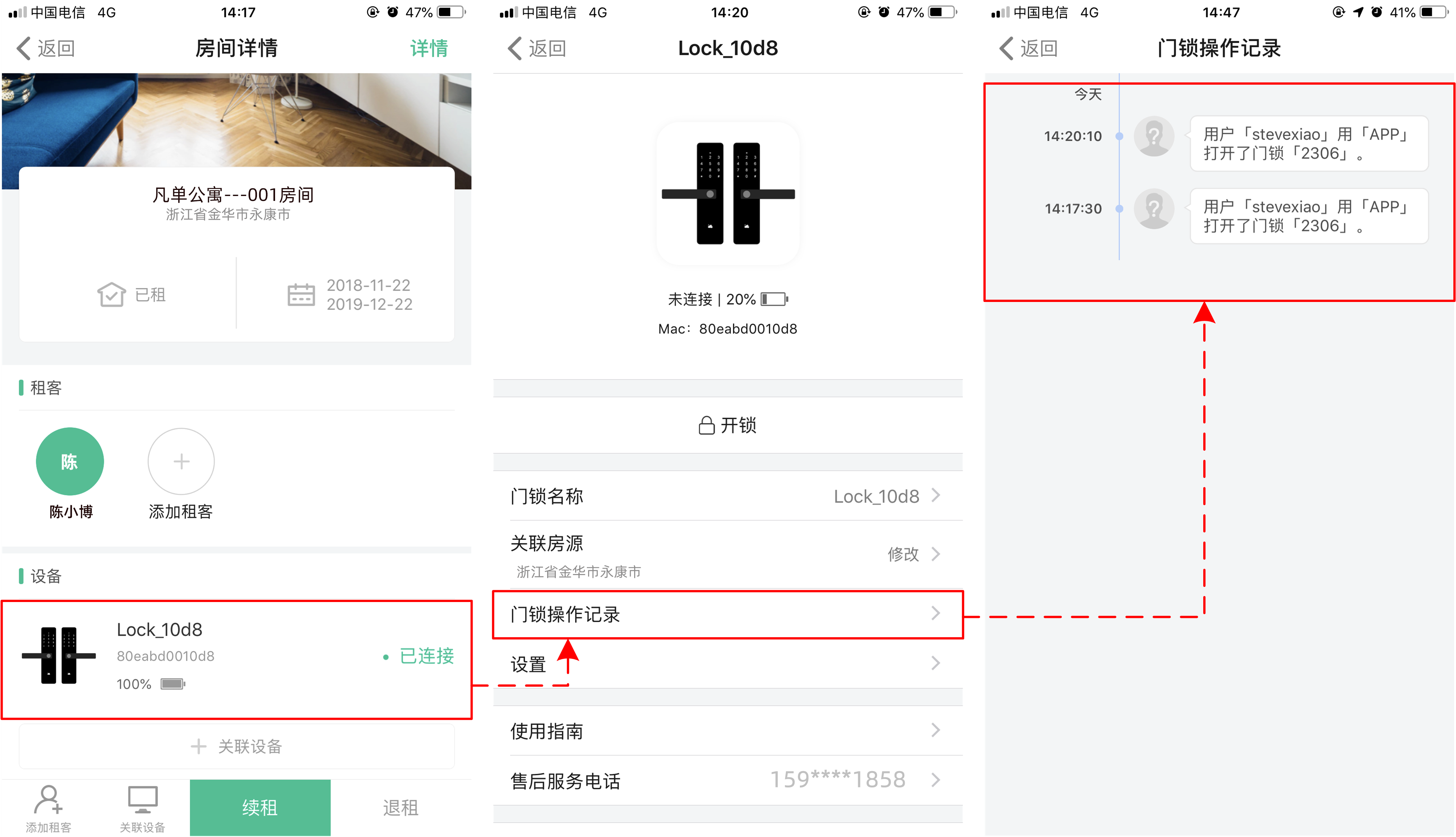

如图 2.8所示,选择对应的房间及配套的门锁后,点击门锁操作记录既可以查询对应的开门记录。

                                                                               图 2.8门锁操作记

2.9租客管理

2.9.1租客新增

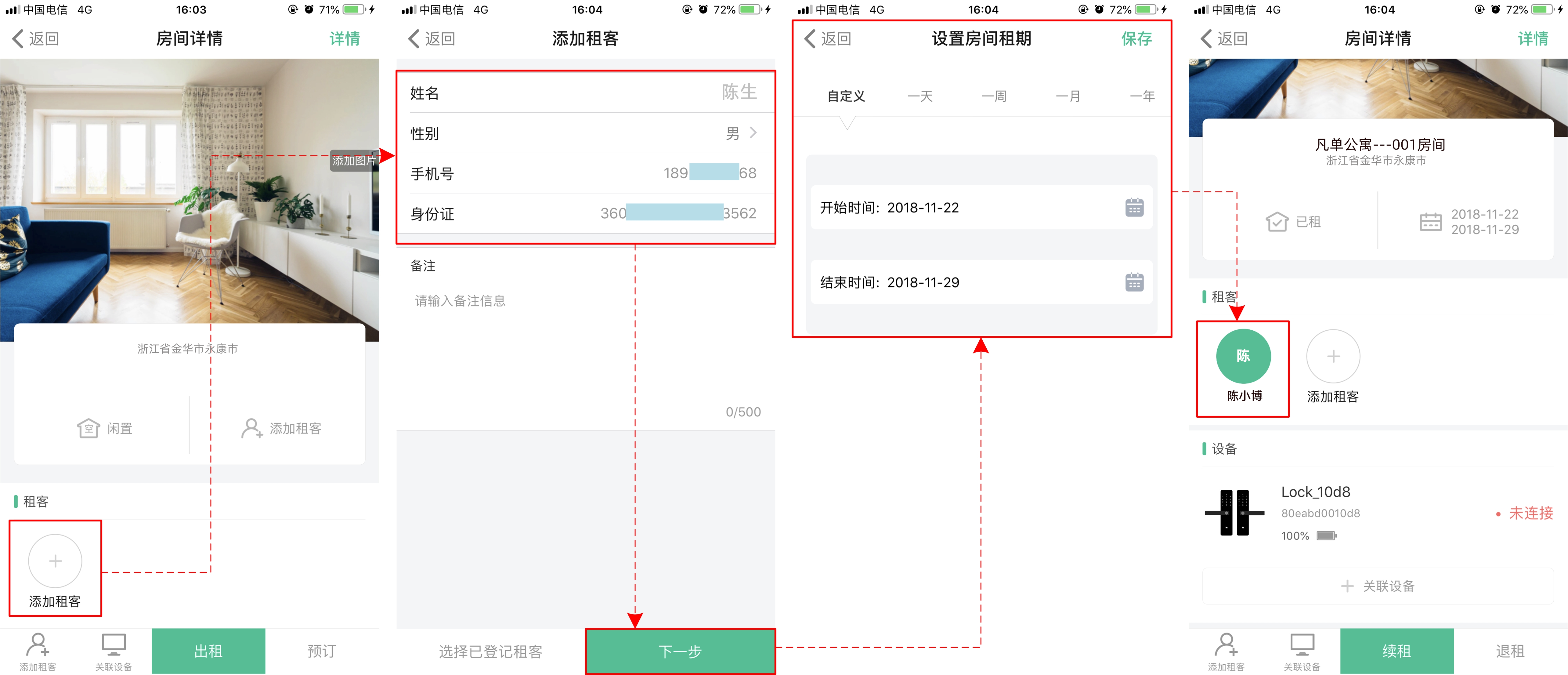

如图 2.9所示,为添加租客的的操作方法,操作步骤如下。
  1. 在房间里面选择【添加租客】
  2. 填写租客相关信息
  3. 选择租客租期
  4. 点击【保存】
即完成了租客的添加。

                                                                             图 2.9添加租客流程

2.9.2租客冻结与激活

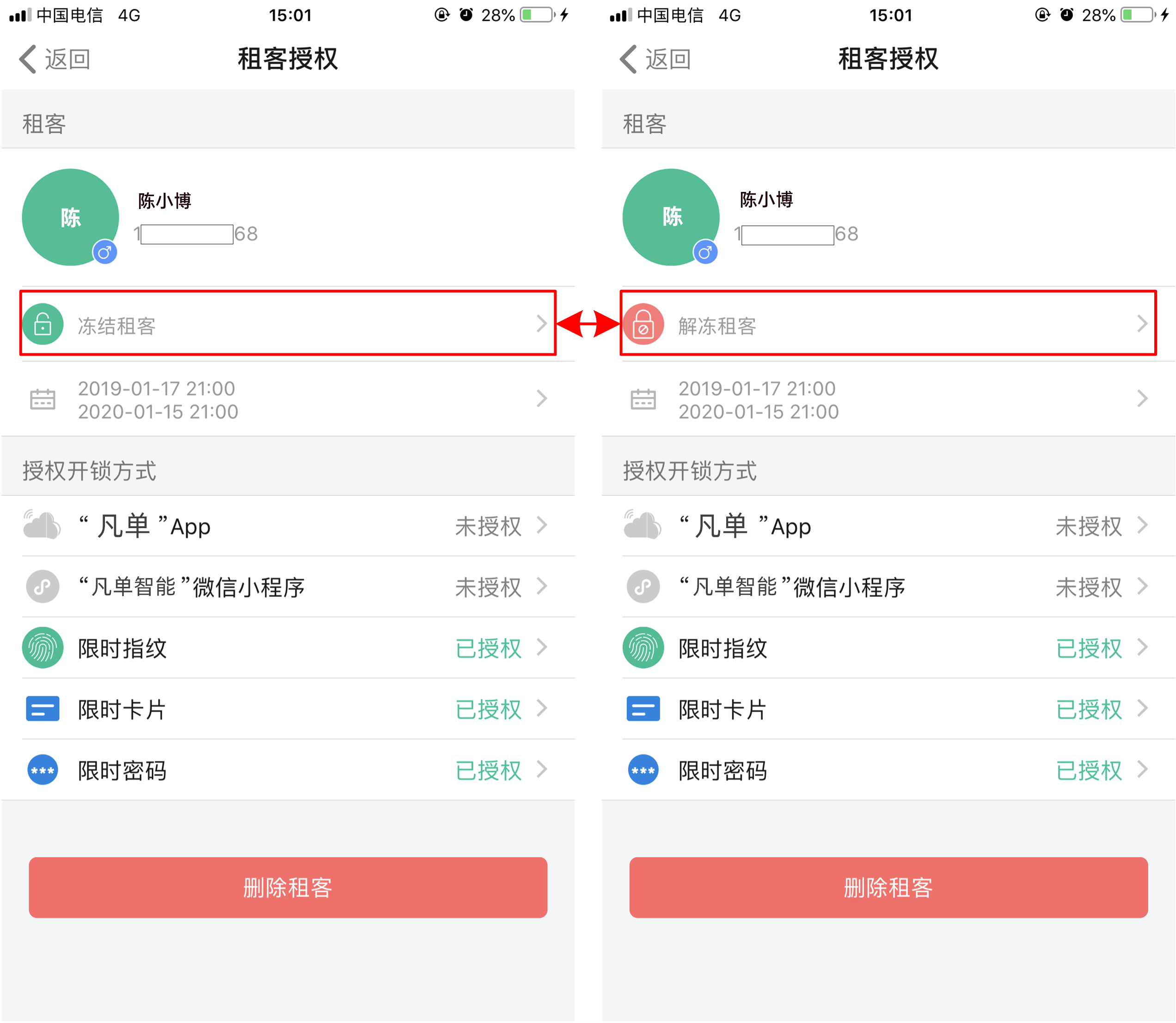

图 2.10所示,执行了冻结租客后,该租客所有添加的钥匙均被冻结,开锁提示失败。需要执行解冻后,才能开启,用以规避一些不及时缴纳租金等不良行为。

                                            图 2.10租客的冻结与激活

2.10租客钥匙(APP/指纹/密码/卡片/微信小程序)授权

租客的授权方式有三种,分别为租客用APP,临时密码,微信小程序。(看房临时密码授权,日租授权和时租授权及临时卡片授权正在开发中)。

2.10.1临时密码授权管理

1.租客临时密码授权

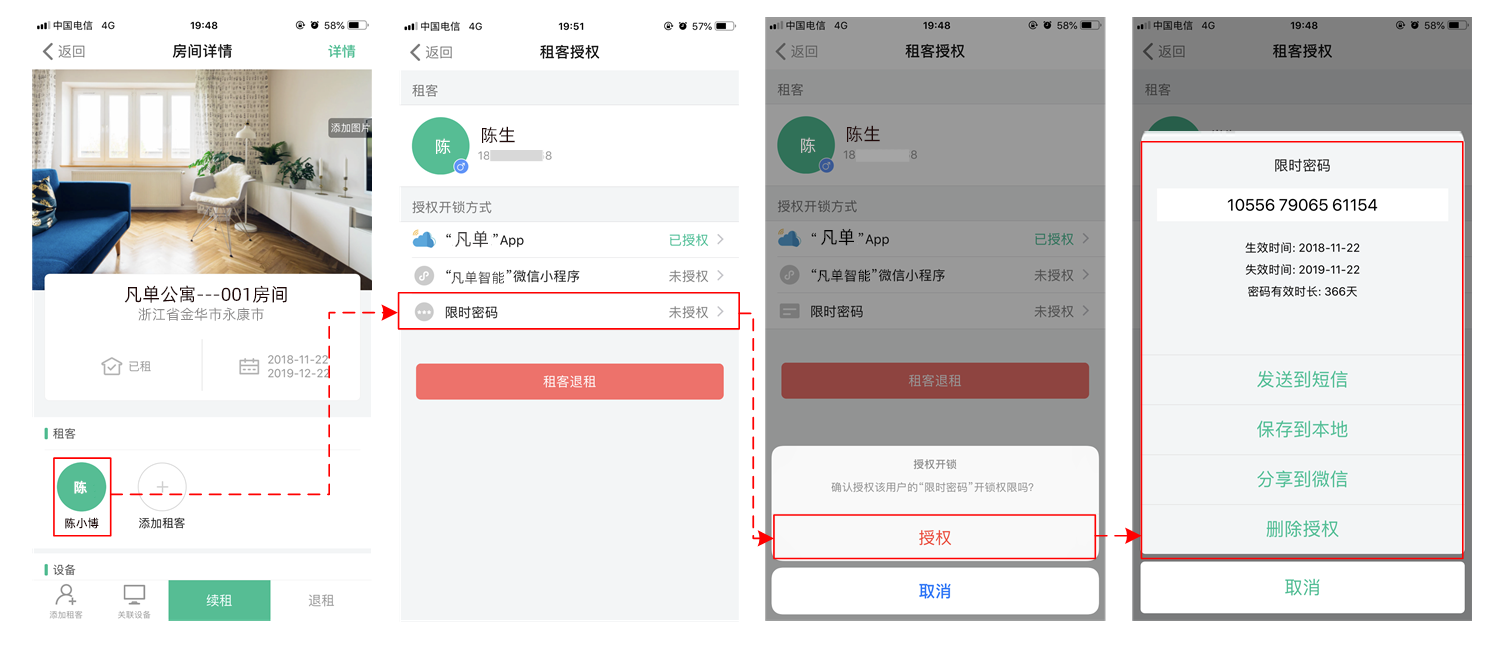

如图 2.11所示,为对租客进行临时密码的授权,租客可以凭借该密码打开门锁。

                                                                            图 2.11租客密码授权

2.租客临时密码授权取消

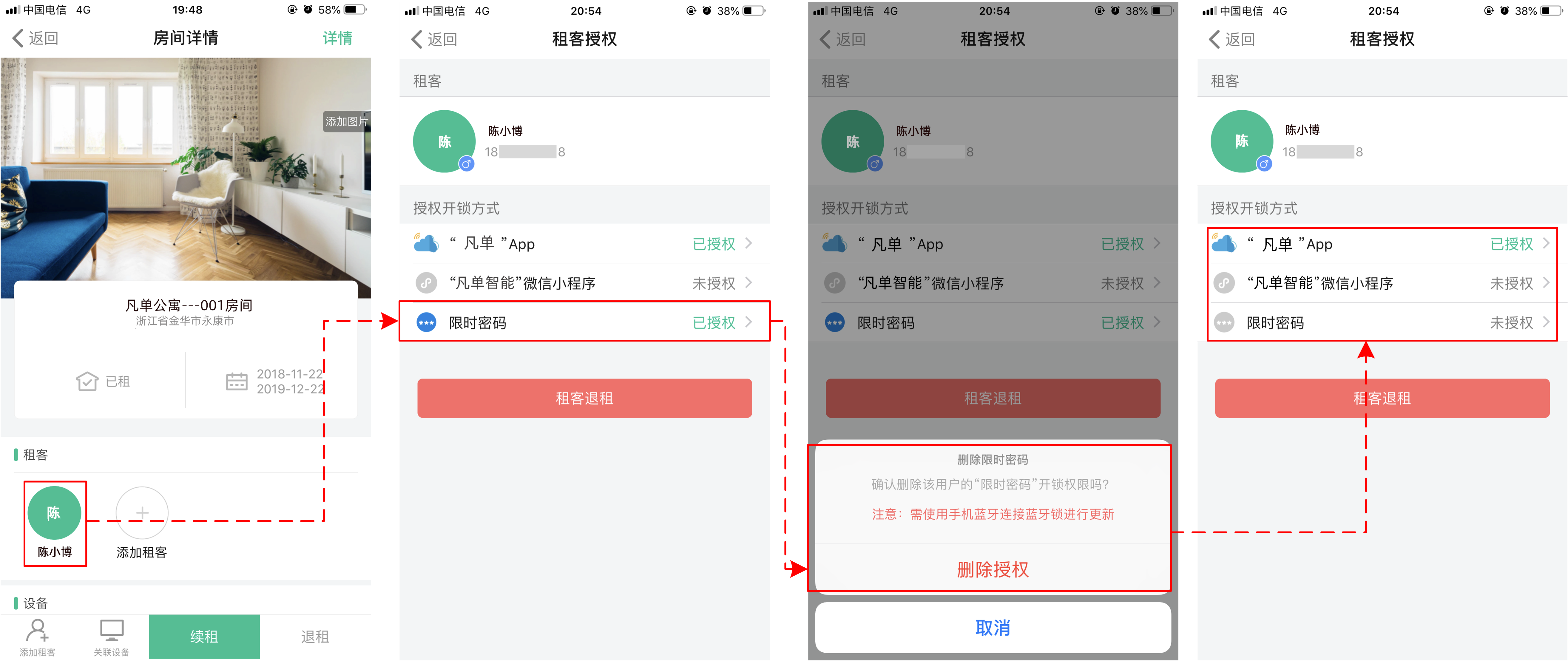

如图 2.12所示,当需要取消租客的临时密码权限时,通过凡单直接取消授权,但这里的取消需手机APP靠近门前取消。

                                                                            图 2.12取消临时密码授权

2.10.2临时指纹授权管理

1.新增临时指纹授权

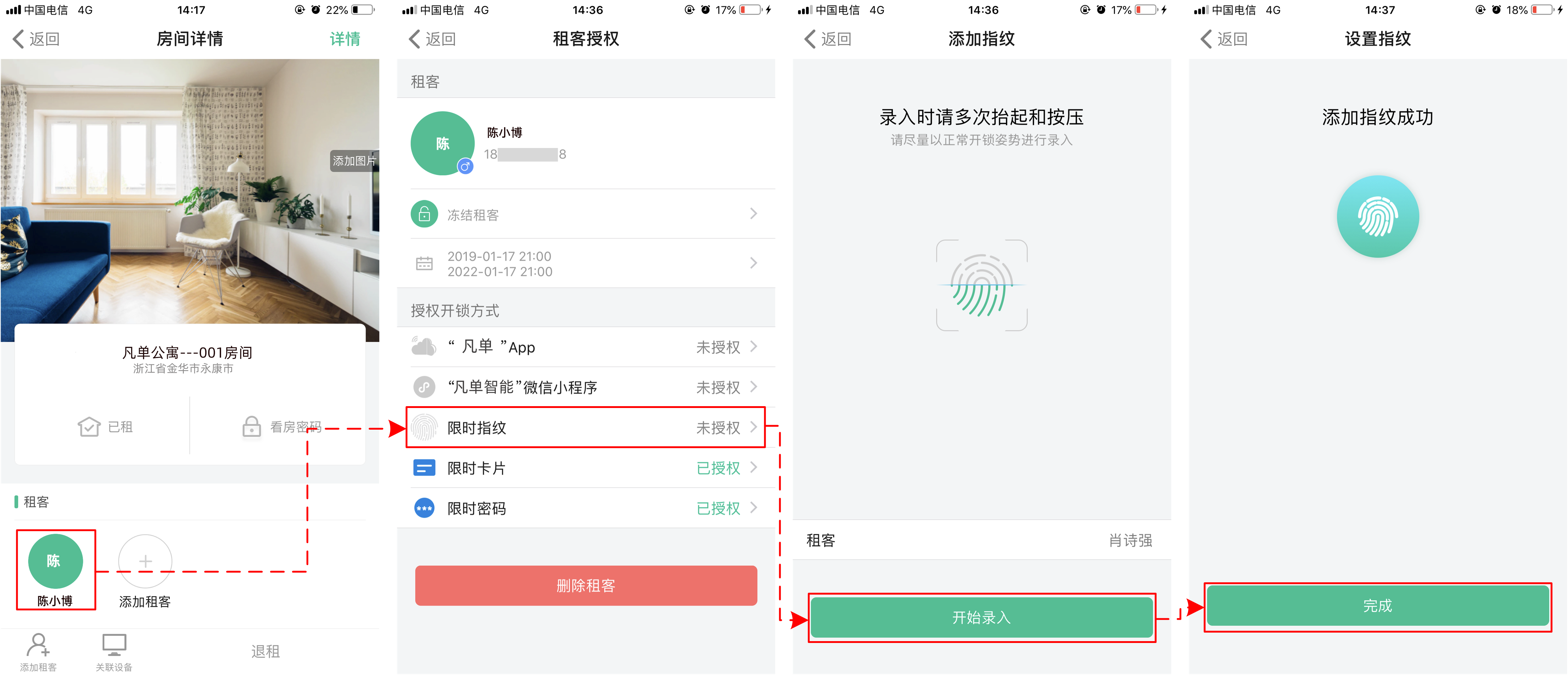

如图 2.13所示,通过凡单下发命令给门锁添加指纹的功能,这里需要手机靠近门锁,租客在门锁上添加指纹,添加完成后,添加的指纹有效时间与租客的租期一致。

图 2.13新增临时指纹授权

2.删除临时指纹授权

与租客临时密码的删除步骤一致。

2.10.3临时卡片授权管理

1.添加临时卡片

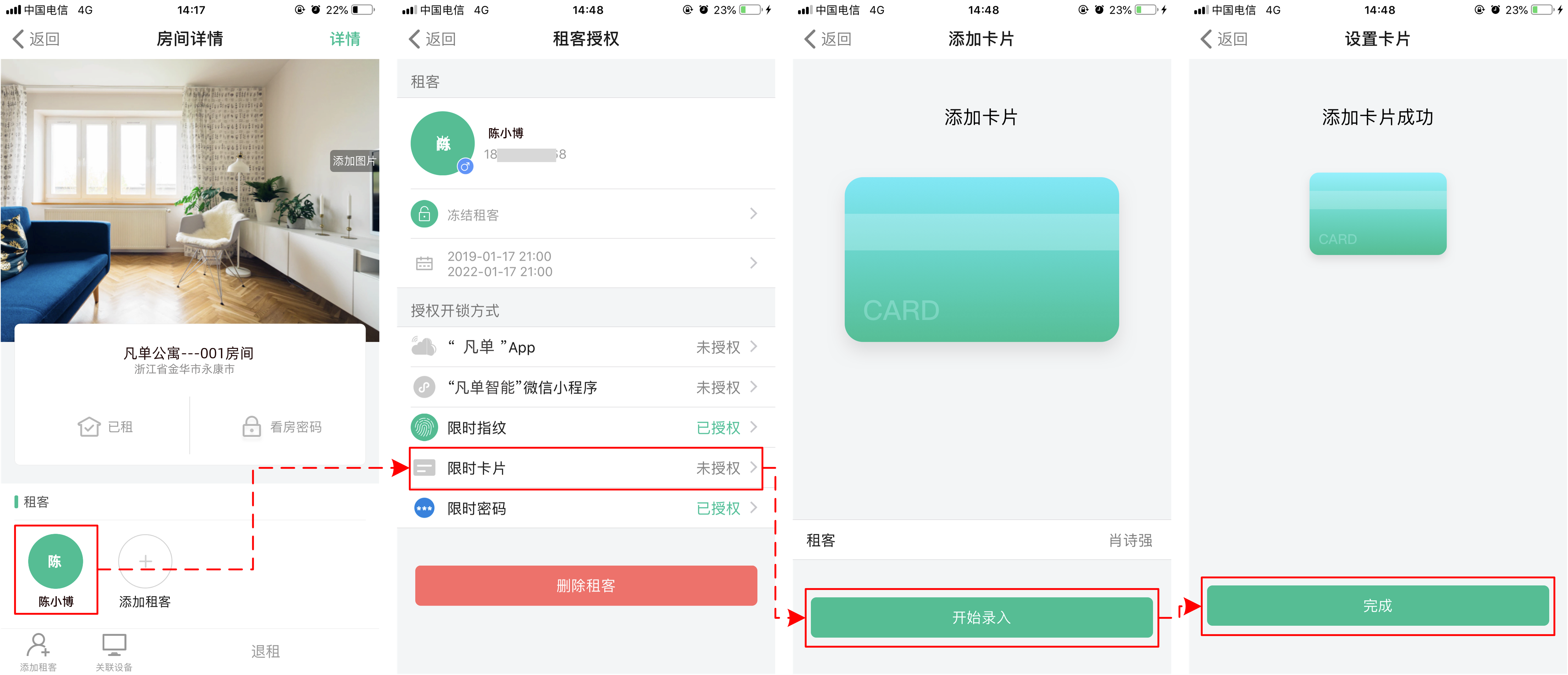

如图2.14所示,通过凡单下发命令给门锁添加卡片的功能,这里需要手机靠近门锁,租客在门锁上添加卡片,添加完成后,添加的卡片有效时间与租客的租期一致。

                                                                         图2.14添加时效卡片管理

2.删除临时卡片授权

与租客临时密码的删除步骤一致。

2.10.4微信小程序授权管理

1.租客微信小程序授权

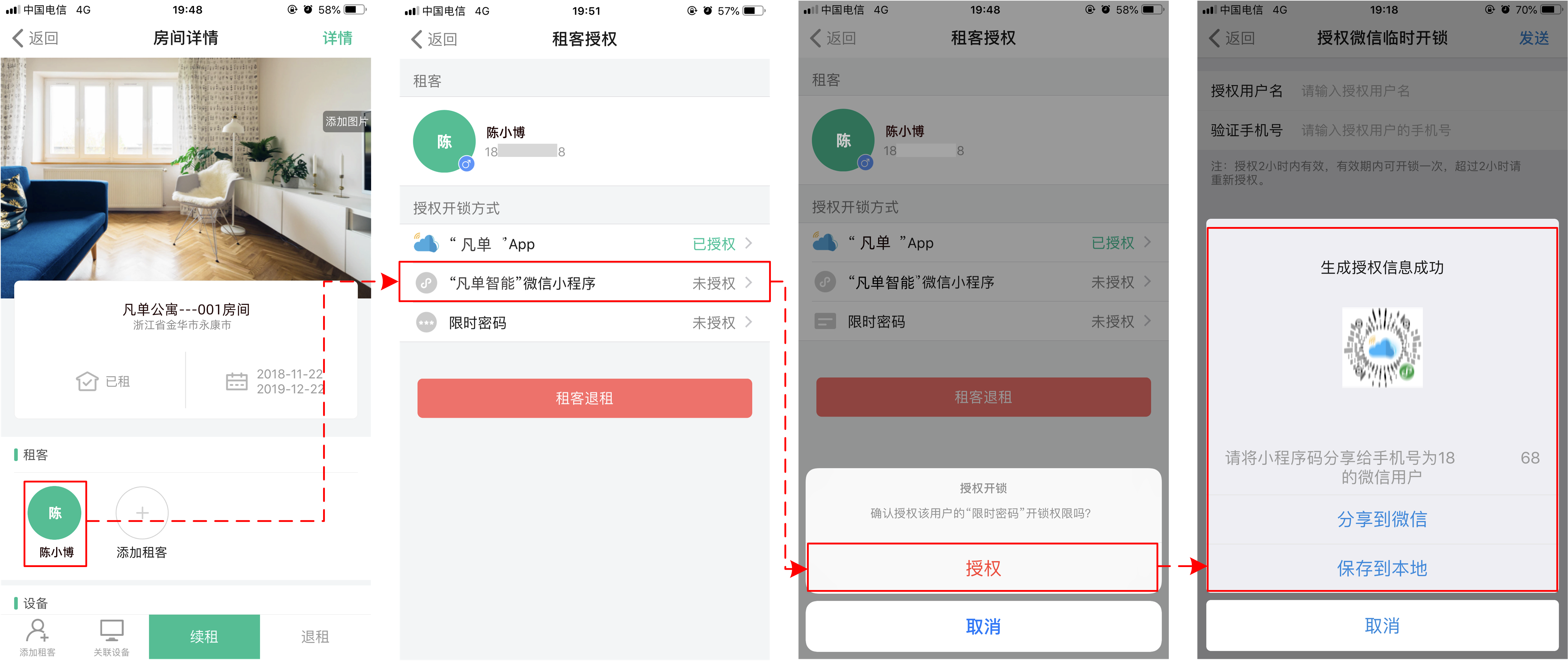

对于短租/民宿/酒店或者共享柜子等应用场景,在用户不想装APP的情况下,可以快速的通过微信小程序授权给到租客使用。

                                                                         图 2.15微信小程序授权

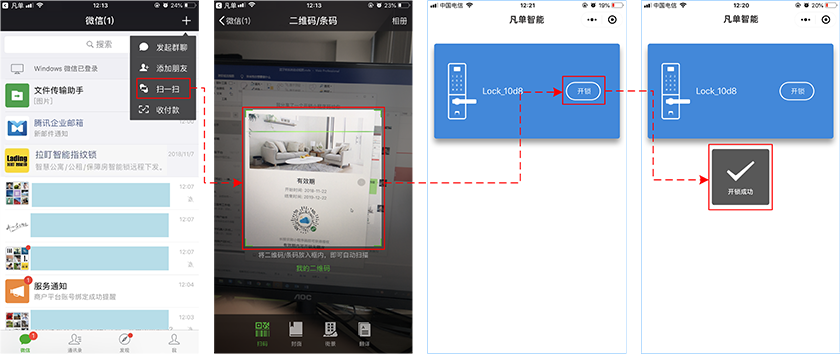

如图 2.16所示,通过微信扫一扫这个二维码,既可以实现通过微信小程序开锁了。

图 2.16租客添加二维码

2.租客微信小程序授权

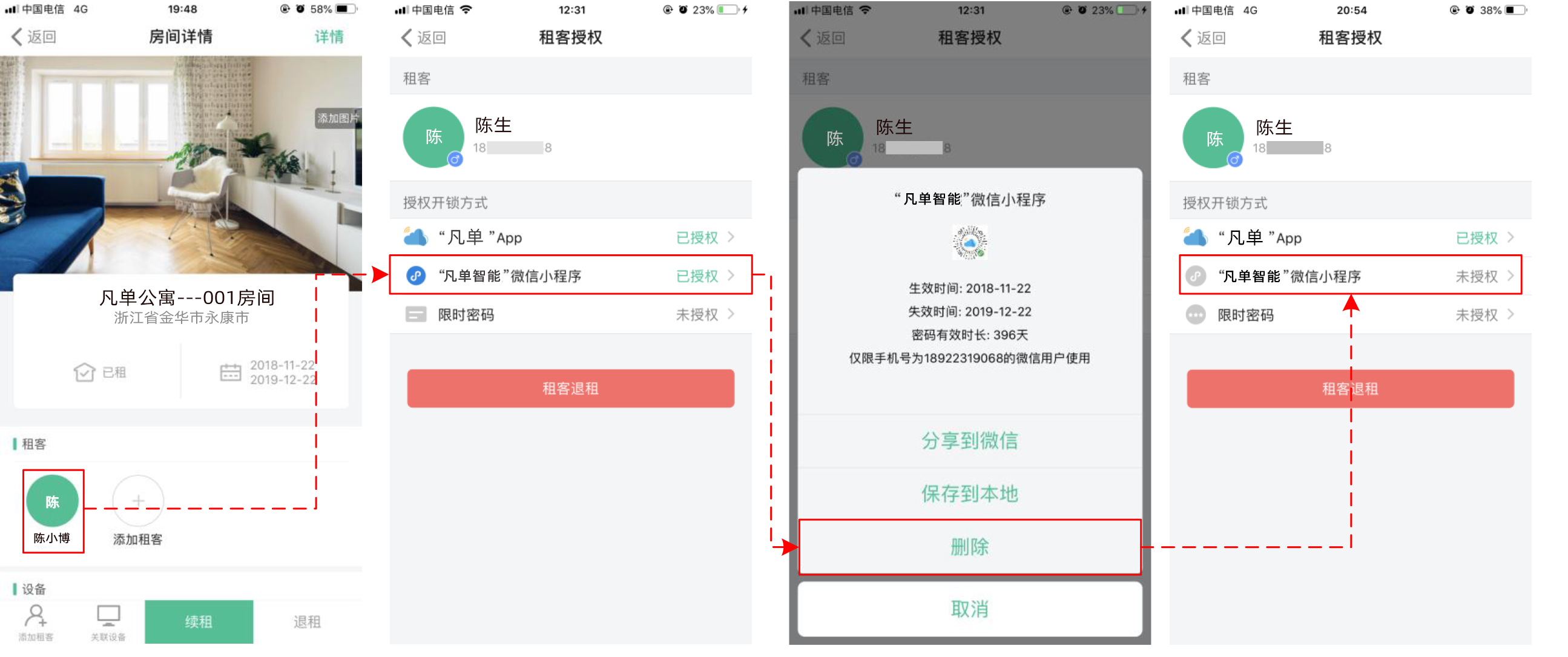

如图2.17所示,当需要取消租客的临时密码权限时,通过凡单直接取消授权。(随时随地可以删除权限)





                                                                   图 2.17微信小程序授权取消

2.10.5租客APP

租客使用的APP名称为【凡单智能】,在创建租客的时候,即授权了这名租客的APP开锁权限,填充的手机号码,
即为租客在凡单智能APP上的登录账号。凡单智能下载二维码如图 2.18所示,租客扫描该二维码既可以使用门锁。

                      图 2.18凡单智能APP下载二维码

1.租客APP开锁

租客下载凡单智能APP后使用预留在凡单系统上面的手机号登录凡单智能APP即可看到门锁,并可以通过APP打开门锁,如图 2.19所示。

图 2.19租客使用APP开锁

2.设置一次性开锁临时授权

在面临【临时有访客】要进入房间,租客可以通过凡单智能APP可以通过设置【2小时一次开锁有效】的微信小程序授权或者是临时密码授权。

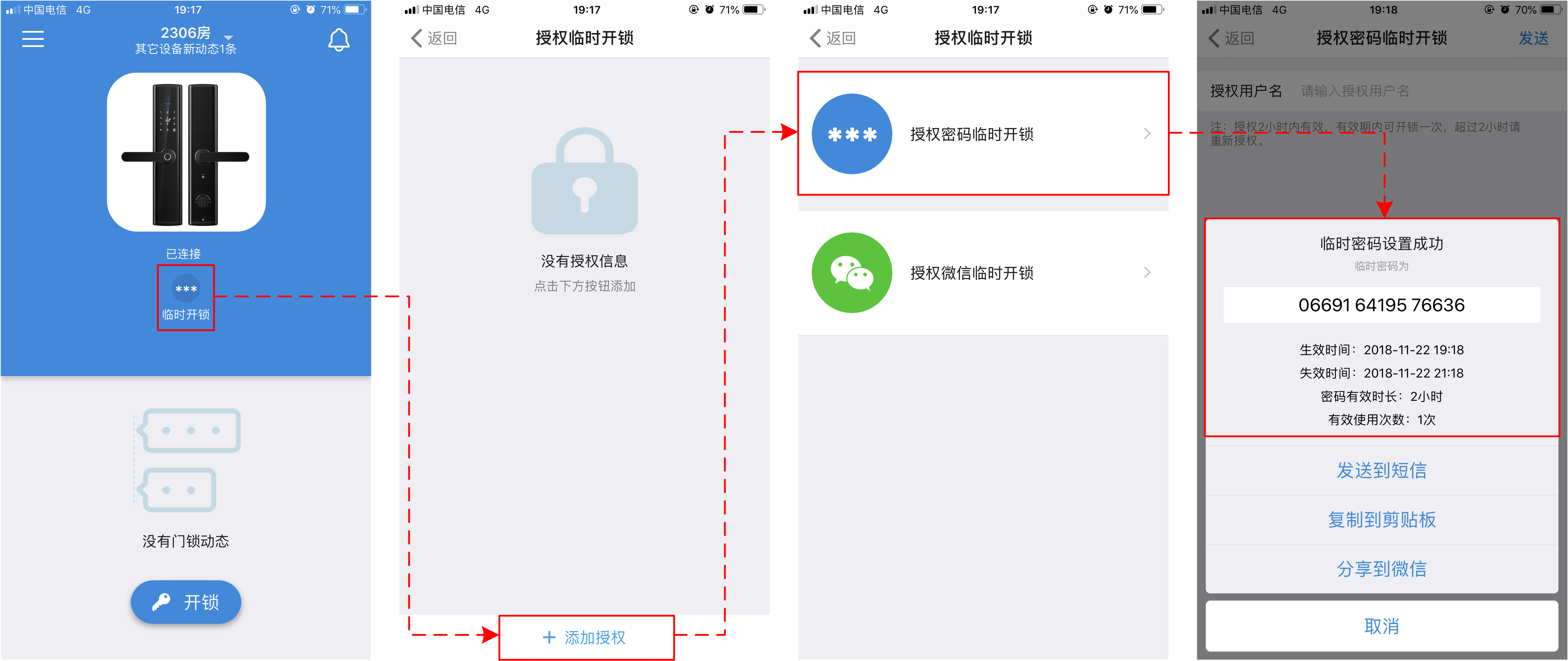

  1. 设置2小时一次有效的临时密码授权

图2.202小时一次有效临时密码授权

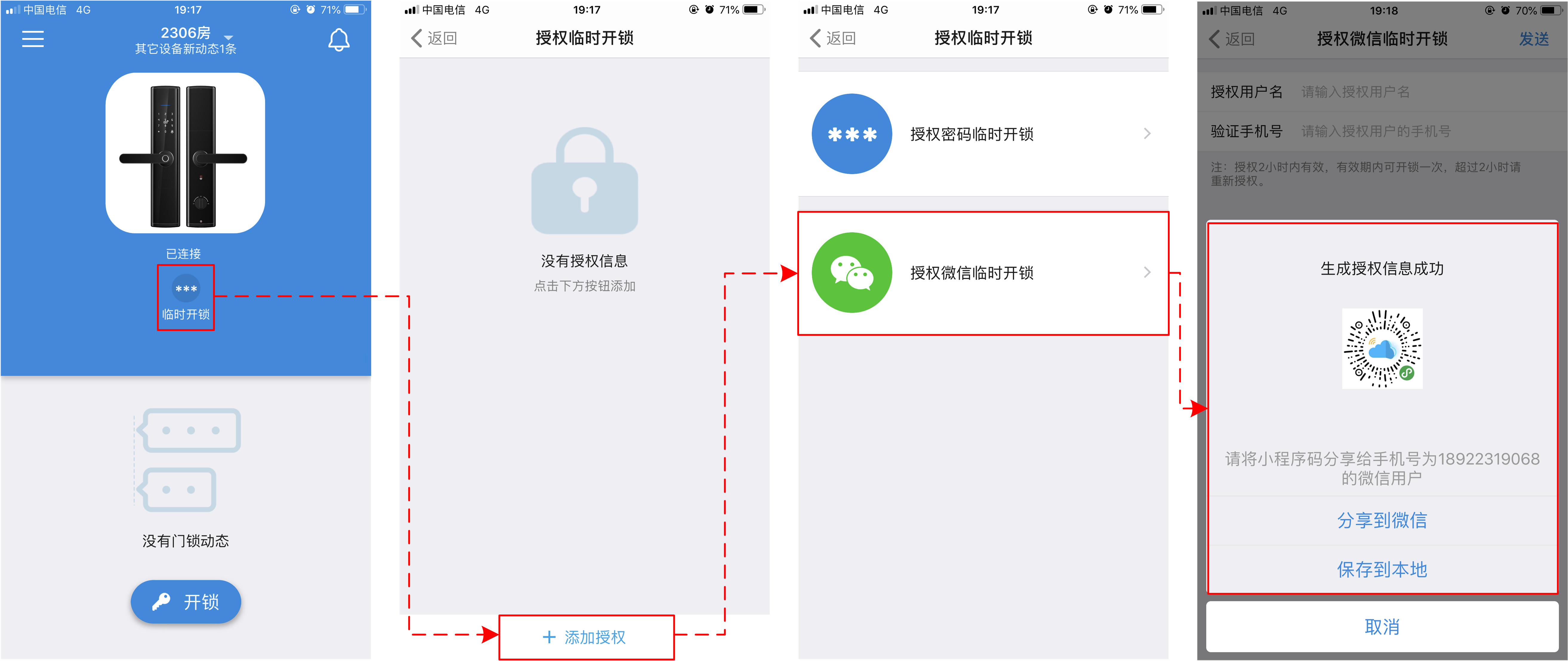

  1. 设置2小时一次有效的微信小程序授权
将对应的小程序码发送给【对方微信】打开既可以直接登录既可以获取到对应的开锁权限了。

图 2.21设置2小时一次有效的微信小程序授权

2.11凡单Web端

为了更好的同步管理,凡单APP端与凡单Web端的数据会同步,在Web端也可以执行所有操作。
凡单Web端的登录地址: minsu.fandanlock.com

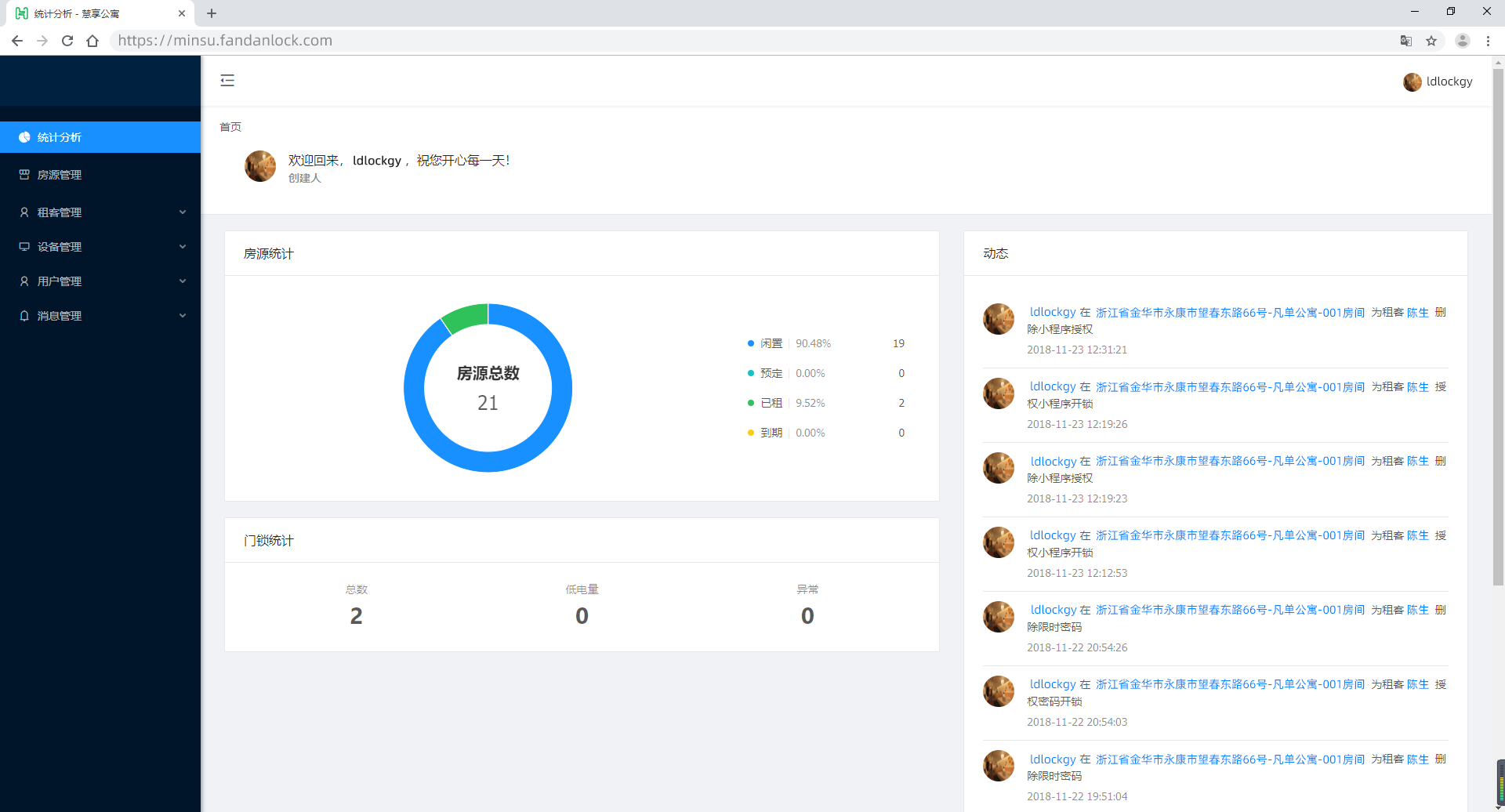

对应的,账号密码为原手机注册的账号与密码,登录后如图 2.22所示。

图 2.22凡单Web端界面
进一步的资料及操作说明需求,请与我们联系。

3. 声光提示表

如表3.1所示,为LDF1-FD共享住宿锁板的声光提示表。
表3.1LDF1-FD声光提示表

功能 门锁语音提示
功能状态指示类
常规性功能提示 开锁 哆唻咪
操作成功 长滴一声
关锁 自动关锁:静音
手动关锁:咪唻哆
初始化 按下:每秒滴一声à按够8秒钟->短滴2声,提示可以松开了->松开, 初始化成功长滴一声
在短滴两声后,数字5 红色与1S 5次的频率闪烁直到成功
恢复所有LED亮,数字5 红色消失

初始化状态 “滴~滴~滴”长滴三声开始配对

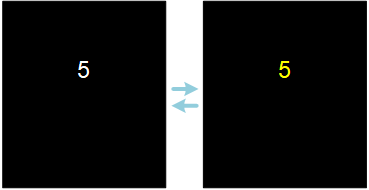

配对期间, 5号白灯与5号红灯交替闪烁
按下按键 全屏幕亮灭一次
蜂鸣器“短滴~”一声
添加钥匙 全屏幕保持30S亮的时间
蜂鸣器短“滴~滴~”两声
操作失败 “短滴”三声
全屏幕亮灭3次(数字5闪烁红灯3次)
正在同步数据 数字5 白灯1S闪烁1次
正在固件升级 数字5 白灯1S闪烁1次
告警类
功能性告警提示 撬锁报警 1秒2次的短滴声,持续1分钟
每滴一次,数字5红色闪烁一次
试错告警 密码/卡片/指纹试错, 每次错误按照“操作失败”声光提示,  5次试错以后, 警笛声提示, 锁定1分钟,不响应任何输入,每10秒短滴1声。
每滴一次,数字5红色闪烁一次
低电量告警 滴滴—滴滴—滴滴  短滴2次*3组,总共3S
每滴一次,数字5红色闪烁一次
钥匙列表已满告警 同“操作失败”

上电自检故障提示 上电自检 一上电,LED 5设置为1S闪烁3次状态
上电自检成功 上电音乐
检卡电路异常 短滴1声,2S内播完(检测时长1S)
低压检测电路异常 短滴2声,2S内播完(检测时长1S)
初始化按键自检异常 短滴3声,2S内播完(检测时长1S)
读卡通讯异常 短滴4声,2S内播完(检测时长1S)
触摸检测电路异常 短滴5声,2S内播完(检测时长1S)
存储芯片异常 短滴6声,2S内播完(检测时长1S)
指纹模块异常 短滴7声,2S内播完(检测时长1S)
无线模块检测无 不提示(检测时长2S)
